IMÁGENES DICOM
¿Qué son las imágenes DICOM?
El estándar en Imagenología Digital y Comunicaciones en Medicina (DICOM) es un protocolo de investigación que describe los medios de formato e intercambio de imágenes médicas y la información relacionada para facilitar la conectividad de dispositivos y sistemas médicos.
El formato DICOM cuenta con objetos IOD (Information Object Definition), formados por la imagen y su información asociada (Son una representación lógica de objetos del mundo real) y DIMSE (DICOM Message Service Element), operaciones que pueden realizarse sobre un objeto. IOD y DICOM forman SOP, la unidad funcional de DICOM
El formato DICOM cuenta con objetos IOD
Un IOD se compone de IEs (Entidades de información) (Hay IE de paciente, de estudio, de serie, de equipo, de imagen…) que a su vez se componen de uno o varios módulos que a su vez se contienen varios atributos. Un atributo se define con nombre, etiqueta, tipo y descripción.En el estándar DICOM la información se define mediante un modelo que refleja el mundo real. La imagen es el núcleo de información de un fichero DICOM. Cada fichero contiene, además de la imagen, información sobre el paciente (identificación demográfica y de identificación), el estudio en el que se encuadra la toma de la imagen, la serie a la que pertenece la imagen e información sobre la propia imagen
DICOM define los formatos e intercambia los mecanismos para
Imágenes
Resultados, medidas y reportes (Documentación clínica)
Waveforms (gráficas)
DICOM permite la conectividad e intercambio de datos entre
Dispositivos de adquisición de imágenes / Modalidades: rayos X, TC, RM, NM, US
Estaciones de trabajo de diagnóstico
Sistemas de Gestión de Imagen (PACS)
Almacenamiento y archivo de productos
Sistemas de Información de Radiología (RIS)
Sistemas de Información de Cardiología (CIS)
Sistemas de planeación de terapia de radiación
¿Cuál es la importancia de los archivos DICOM?
Los archivos DICOM tienen un papel muy importante en la nueva manera de gestionar la sanidad, por una parte permiten digitalizar todo tipo de archivos, desde imágenes hasta datos referentes al paciente, pero además, el formato DICOM facilita el envío de información entre profesionales del sector sanitario, un proceso posible gracias a la digitalización sanitaria.

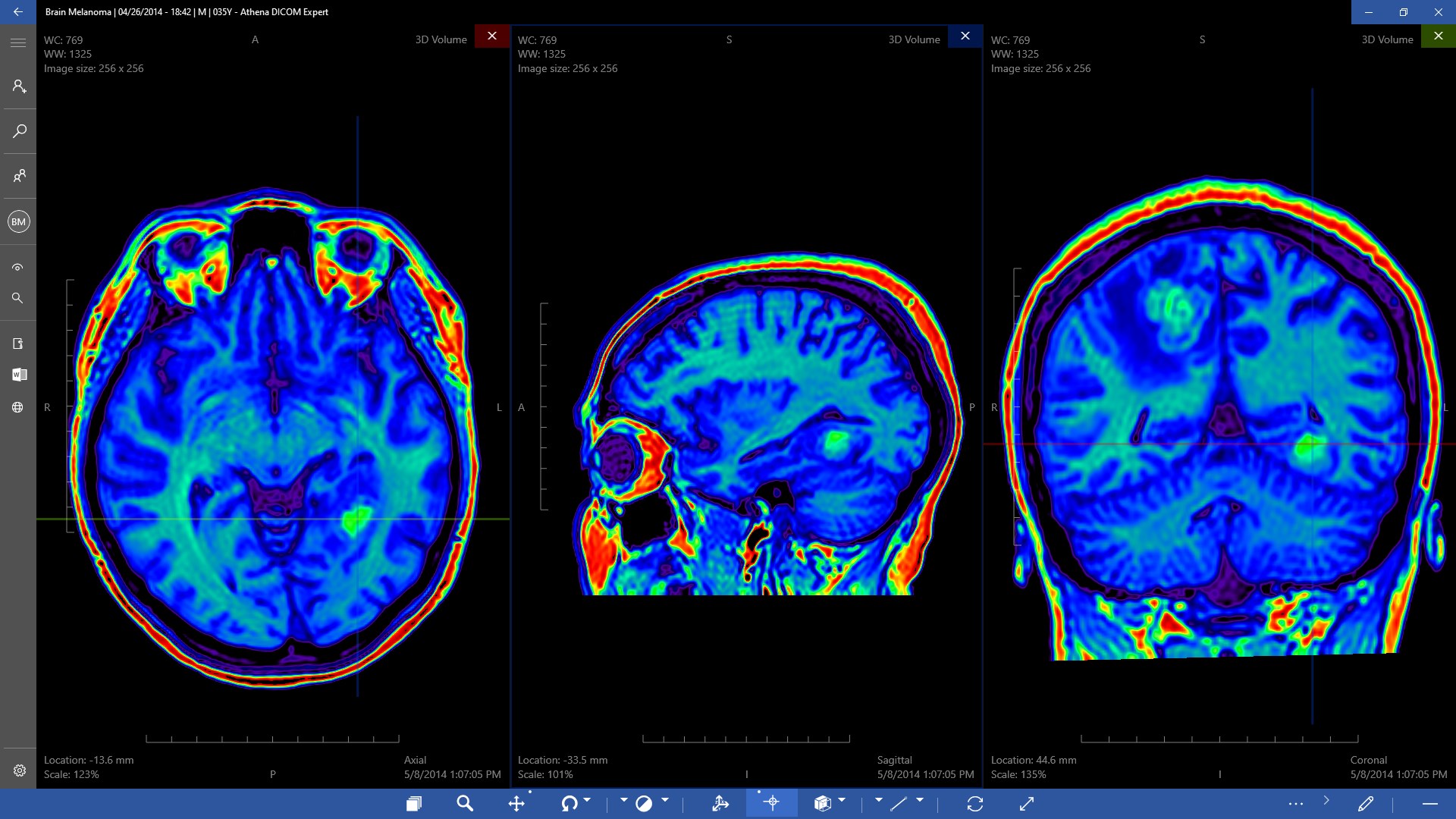

¿En qué sitios se puede visualizar este tipo de imágenes?
Lo que hace: DICOM Library es un servicio gratuito en línea con herramientas sofisticadas para compartir, explorar y analizar archivos DICOM. DICOM Library admite muchas modalidades DICOM y modelos PACS. También podrá eliminar informaciones relacionadas con el paciente.
Lo que lo distingue: Algunas herramientas que se destacan incluyen planos múltiples, zoom, desplazamiento de imágenes, windowing, lupa, medición y dibujo. Además, admite pantallas táctiles y es fácil de compartir. Finalmente, un soporte multilingüe está disponible.
Lo que hace: es un visor DICOM en línea gratuito. La interfaz es muy fácil de usar: solo tiene que arrastrar y soltar su archivo para abrirlo. Es compatible con cualquier archivo DICOM y ofrece herramientas para revisión, manipulación y MPR. IMAIOS también ofrece una base de datos de casos clínicos (e-Cases) generada por el usuario, una herramienta educativa ideal.
Lo que lo distingue: no es necesario registrarse y no se carga ningún archivo en el servidor IMAIOS, lo que significa que la política de privacidad está garantizada. La fluidez de las imágenes es impresionante cuando se desplaza. La posibilidad de arrastrar y soltar y de manipular imágenes (zoom, desplazamiento, windowing y medición) es excelente.
Lo que hace: Post DICOM es un servicio en línea de radiología / uso compartido de DICOM. Proporciona 50 GB de espacio libre en la unidad cloud para cargar, organizar y compartir archivos DICOM y tiene con un potente visor DICOM.
Lo que lo distingue: puede organizar sus archivos y buscar casos por nombre de paciente, ID de paciente o número de caso. Los métodos de visualización son distintos: cambio de windowing, panorámica, zoom, rotación, grosor y herramientas de desplazamiento. Puede anonimizar el DICOM.
Lo que hace: es un visor DICOM en línea. Incluye una gran biblioteca de imágenes DICOM con clasificaciones de radiología.
Lo que lo distingue: Tiene una rica biblioteca de casos con la posibilidad de crear puntos y flechas.
Lo que hace: FViewer es un servicio de visualización de archivos en línea que ofrece muchas extensiones de archivos a los visualizadores en línea. Es una herramienta de visualización DICOM simple pero poderosa, que proporciona muchas opciones de visualización, compatibilidad con diversos formatos y otras características que quizás no encontremos en otros visualizadores, como navegar por diferentes pestañas.
Lo que lo distingue: se puede usar la opción “arrastrar y soltar”, cargar archivos DICOM locales y ver URL remotas. Las herramientas de edición y manipulación de imágenes son buenas.
¿Qué son los servidores PACS?
son un componente esencial de un tipo de sistema de TI clínico, los componentes de hardware y software de PACS adquieren imágenes digitales de modalidades de imágenes PACS (como ultrasonido, TC, IRM y radiografía), las almacenan en el formato de archivo DICOM (Digital Imaging and Communications in Medicine) y las transfieren a estaciones de trabajo donde se puede acceder a ellas y revisarlas.
Algunos de los componentes más importantes de los sistemas PACS incluyen:
Un servidor PACS local, el principal componente de hardware de los sistemas PACS, que proporciona almacenamiento para archivar imágenes y documentos relacionados.
Modalidades: dispositivos de imágenes radiológicas, como la tomografía computarizada (TC), la resonancia magnética (IRM), el ultrasonido, la medicina nuclear y la tomografía por emisión de positrones (TEP).
Estaciones de trabajo, también denominadas puertas de enlace PACS.
Una red informática que conecta los componentes del sistema.
Algunos de los beneficios de los servidores PACS incluyen:
Costos reducidos: el almacenamiento digital es significativamente menos costoso que el almacenamiento necesario para las películas impresas. Sus precios en constante disminución hacen de PACS un sistema mucho más rentable, junto con la enorme ventaja en términos de espacio de almacenamiento sobre los archivos cinematográficos tradicionales.
Flujo de trabajo más rápido: los servidores PACS eliminan la necesidad de archivar, recuperar y transportar carpetas manualmente. La recuperación de imágenes más rápida y la capacidad de acceder a las imágenes de forma remota ayudan a los radiólogos a trabajar a un ritmo mucho más rápido. La transmisión digital de imágenes médicas mejora la atención al paciente al permitir la educación a distancia y el telediagnóstico, y acelerar la revisión por pares, la consulta y el diagnóstico.
Gestión más organizada y cómoda de los datos de los pacientes: se puede acceder a toda la información de los pacientes a través de un único punto de acceso, ya que las imágenes se integran en los sistemas de información del hospital.
Análisis de imágenes mejorado: los sofisticados monitores de diagnóstico con resolución y funciones mejoradas permiten una visualización más clara de las imágenes en comparación con la visualización tradicional de imágenes en cajas de luz.
Existen diferentes servidores PACS con funciones distintas; ejemplo:
Asi mismo existen otros servidores como el Archivo neutral del proveedor (VNA) es una tecnología utilizada predominantemente en imágenes médicas que almacena archivos de imágenes médicas e información clínicamente relevante en un formato estándar a través de una interfaz estándar, lo que permite a los profesionales de la salud autorizados un acceso independiente del proveedor, independientemente del sistema patentado de generación de imágenes empleado.
Sistema de Información Clínica (CIS) implica soluciones de software en red que trabajan juntas dentro de una práctica de radiología, como un RIS y un sistema de registro de salud electrónico. Orientado específicamente al uso de la atención clínica (por ejemplo, Unidades de Cuidados Intensivos), un CIS es un sistema de información en red con sistemas informáticos utilizados en varios departamentos de los hospitales actuales. Estos departamentos incluyen cardiología, radiología y patología. Un CIS recopila datos del paciente y los transfiere a un registro electrónico al que puede acceder un médico tratante mientras visita la cabecera del paciente.
Los 5 mejores visores DICOM. (s/f). IMAIOS. Recuperado el 8 de noviembre de 2022, de https://www.imaios.com/es/Empresa/blog/Los-5-mejores-visores-DICOM
Prinz, M., Fischer, G., & Schuster, E. (2005). The JAVA-based DICOM query interface DicoSE. International Journal of Medical Informatics, 74(2–4), 325–333. https://doi.org/10.1016/j.ijmedinf.2004.03.006
¿Qué es el formato DICOM? Las claves del estándar en imágenes médicas. (2021, julio 22). Clinic Cloud. https://clinic-cloud.com/blog/formato-dicom-que-es-estandar-imagenes-medicas/
